eVTOL转向热塑复材：PEEK/PPS/PAEK选型

eVTOL 复材用量占结构重量七成，热压罐 6 小时一轮的时钟卡着量产：热塑性复材把成形压到分钟级。讲清 2030 年前热固仍占个位数份额的切换节奏，PEEK、PEKK、PPS、PEI 各守哪段温度与受力，以及工程师现在就该学的四件事。

车间里，总工盯着热压罐

下午四点，复材车间的热压罐还在升压。罐里躺着一对eVTOL机翼，环氧预浸料刚封进真空袋。按工艺卡，升温、保温、降温，一轮要跑六个小时。总工看了眼表，又看了眼排产表——后面还有三对机翼在等。

他问供应商的工艺工程师："这套模具，热塑性料能压吗？"

对方答得干脆："能。加热、合模、保压、冷却，几十分钟出一件。"

模具还是那副模具，改的是料。旁边工位上，工艺员把热塑性板材从货架上搬下来，不戴手套，也不用往冷柜跑。排产表上的数字，比任何技术报告都诚实。2026年的低空赛道，这样的对话在复材车间反复上演。问题不在材料好坏，在于时间。量产时钟在走，环氧的固化时钟不肯快。

70%：复材密度最高的交通工具

低空经济被反复称作万亿级风口。人民日报口径下，2026年市场规模有望突破万亿元。风口上的订单落在整机厂，压力落在复材车间。

eVTOL为何这么依赖复材？一组数字说明问题：机体结构复材用量占结构重量约70%，部分机型超过90%。对比之下，主流宽体客机的复材占比约50%。论复材密度，eVTOL是头一份。

结构与动力系统合计消耗eVTOL复材需求的75-80%。复材就是这架飞机的骨骼。骨骼选错，整条产线的命运都得改写。

有测算称，2030年eVTOL一年要消耗碳纤维3500到5000吨，单机用量200到500公斤。量级摆在这里，选材不再是实验室话题。

选材的要求也和汽车不是一个维度。eVTOL的碳纤维要上IM级，模量276-294 GPa、强度超过5800 MPa，汽车常用的标准模量料顶不上。电机、电池、电控对重量斤斤计较，每一公斤都换算成续航和成本。

从环氧到热塑性：小时级与分钟级的差距

主流eVTOL现在用什么？热固性环氧预浸料。热压罐固化，典型2到6小时；原料要-18℃冷冻储存，外置寿命只有21到42天。像做菜先解冻，还得掐表。

热塑性换了个玩法。PEEK、PPS、PAEK基板材常温存放、无限期外置，加热成型，冲压模压按分钟计。某国际大厂说得直白："热固性在热压罐里固化数小时；热塑性可以冲压成型，几分钟出一件。"

差距不止时间。热塑性可以焊接：感应焊、超声波焊、激光焊，免紧固件、免胶层，机身能做成整体件。自动铺放还能原位固结，激光一照，铺完即压实，热压罐这道工序直接省掉。韧性也占优，PEEK碳纤维复材的层间断裂韧性G1c是环氧体系的5到10倍，抗冲击，还耐Skydrol液压油、除冰液和燃油。

工艺端测算，热塑性复材的制造成本比热固性低30-50%。耐温上，PEEK、PAEK系的玻璃化转变在143到165℃以上，湿热环境不降级。混合包覆的路子同样值得盯：连续纤维热塑层合板当底板，注塑PEEK肋直接长上去，金属支架的机加装配工序省掉了。

回收环节是隐性分。热固性交联后不可逆，废料难处理；热塑性废料回炉重造，性能衰减极小，不心疼。

数字摆出来，转轨理由充分。可事情没这么简单。

先别急着换：2030年前热塑性只有个位数份额

"热塑复材成量产主线"的说法很流行。数据泼了盆冷水。

调研机构Stratview Research判断：2030年之前，热塑性在eVTOL复材需求中只占个位数百分比；95%以上的头部整机厂优先热固性体系。原因直白——适航认证体系熟悉环氧，设计许用值数据库积累厚。热塑性牌号进FAA认可的NCAMP数据库的，屈指可数。LMPAEK的TC1225算是最早进去的一批，其余牌号要一家家补测试数据，急不来。

热固性也没闲着。快固化环氧已经做到180℃、40分钟热进热出，还有厂商打出"以热固性速度实现热塑性产能"的口号。所谓周期优势，正被追赶。

热塑性真正的放量节点在量产爬坡期。单机型年产量爬向数百上千架，手铺加热压罐的路线撑不住，分钟级节拍、自动铺放、焊接整体化才兑现价值。欧洲的8米长全热塑性机身验证件，激光原位铺丝加超声波点焊，比铝结构减重约1吨，机身减重目标10%、运营成本降20%，量产目标直指月产60到100架——量产逻辑的预演已经开场。

现阶段，热塑性是下一棒，不是当前主力。在量产爬坡的钟声敲响之前，热固性还是产线的台柱子。

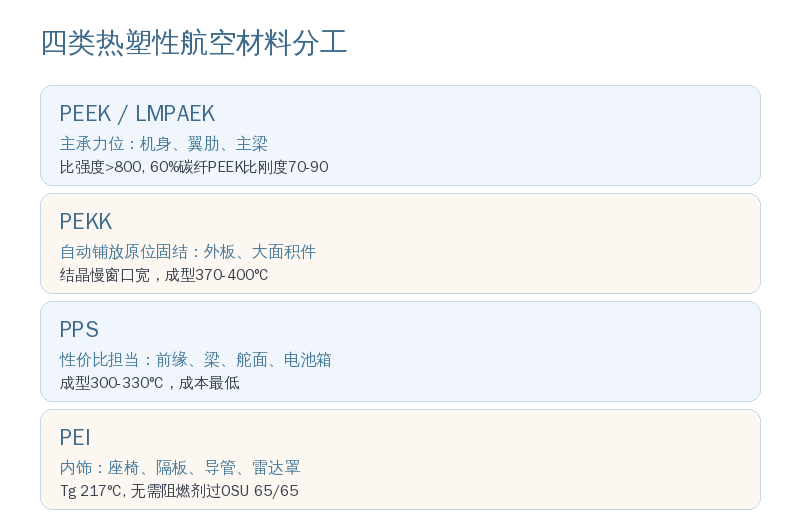

材料分工：PEEK、PEKK、PPS、PEI各守一段

转轨是早晚的事，材料怎么分？

PEEK与LMPAEK打主承力位。机身外壳、翼肋、主梁，连续碳纤维增强，比强度超过800 MPa/(g/cm³)，60%碳纤PEEK的比刚度70-90 GPa/(g/cm³)，铝只有26。LMPAEK熔点305℃、玻璃化转变153℃，熔点比PEEK低约40℃，好成型，适配自动铺放与注塑包覆。64层LMPAEK翼肋拿下2026年JEC创新奖，是主承力件的活教材。

PEKK走自动铺放原位固结。结晶慢、加工窗口宽，成型温度370-400℃，铺放即压实，铺完即成品。外板、机身这类大面积件，是它的地盘。PEKK牌号已经进了航空预浸料体系，相关方还在共建中试产线。

PPS是性价比担当。成型温度300-330℃，四类里最低，成本定位也最低。低吸湿，适合前缘、梁、夹子、地板。一家航空结构供应商用感应焊把CF-PPS舵面送上已服役的公务机G650，批量焊接路线就此验证。电池箱里，PPS基模塑料也在走量。民航机身里，框-桁间的剪切夹子用PPS、PEEK预浸料已经超过30年，不是新面孔。电机绝缘、电池包、管路连接器里，PPS也在默默站岗。

PPS的短板也明摆着：玻璃化转变低，高温段别指望它，只配在温度要求不高的部位露面。

PEI守内饰。玻璃化转变217℃，四类里最高；与PEEK一样，是唯二无需阻燃剂就能过OSU 65/65烟毒性测试的未填充热塑性。座椅、隔板、导管，成本约为PEEK的六成，透波性还好，通讯雷达罩常用它。

工程师现在该学什么，何时切换

给备战的工程师几句实在话。

当下主力仍是热固性。热压罐工艺、AFP自动铺放、环氧预浸料体系，先把基本盘吃透。认证壁垒短期内不会消失，别等整机厂喊话再补课。

同时把热塑性列入课表：PEEK、PEKK的370-400℃高温成型窗口，激光铺放原位固结，感应焊与超声波焊的接头设计，LMPAEK的注塑包覆。量产爬坡的订单到来时，会焊接、懂模压的工程师是稀缺资源。成本端也要心里有数：eVTOL预浸料的目标价压在每公斤45到80美元，比商用航空的80到150美元低一个台阶。

供应链同样要提前看。国产PEEK原料与碳纤维已经入局，航空级热塑带材的供给仍是短板——切换窗口打开前，粮草得先备足。

监管时间表也在倒逼：美国监管机构把2028年定为主要城市规模化运营节点，英国民航局瞄准2028年底前落地商业运营框架。时间一压，材料选型只能提前定。

何时切换？盯三个信号。其一，单机型年产量跨过数百架门槛，热压罐排产开始打架；其二，热塑性许用值数据库扩容，认证路径走通；其三，快固化环氧提速触顶，周期优势被追平。三个信号出现两个，窗口就开了。

到那天，热压罐也许还在车间角落，产线主角换成模压机和激光铺放头。PEEK、PEKK、PPS按部位各就各位。

问题留给读者：你的下一款机型，主承力件敢交给热塑性吗？敢的话，现在该开始攒什么？

免责声明：本文所述性能数据为实验室测试典型值，实际使用效果受注塑工艺、模具设计和加工条件等因素影响，详细参数请咨询材料供应商获取TDS与选材建议。
