换色清洗不彻底？螺杆清洗液vs清洗料效率对比
对于多品种、小批量的注塑工厂而言，换色清洗是生产流程中无法回避的环节。一次从黑色切换到白色的换色，如果清洗不彻底，可能导致数十甚至数百件色差不良品，直接造成原料浪费和交期延误。
目前市场上的换色清洗方案主要分为两大类：螺杆清洗液（化学清洗，如Coratex）和清洗料（物理清洗，如专用洗机料）。本文将基于真实生产数据，从清洗效率、成本、操作便利性和设备保护四个维度进行深度对比，帮助注塑企业做出科学决策。
一、两种清洗方案的工作原理
螺杆清洗液（化学清洗）
以Coratex为代表的螺杆清洗液，本质上是含有特殊表面活性剂和轻度溶解成分的热塑性载体。其工作原理是：在高温下，清洗液软化并渗透至螺杆、料筒和模头中残留的积碳、色粉和降解物层，通过化学溶胀作用使其松动，随后在新料注射时被带出。部分高效清洗液还含有微研磨成分，可在化学清洗的同时提供温和的物理摩擦。
清洗料（物理清洗）
清洗料通常是高流动性、高硬度的专用聚合物颗粒（如高流动PP或专用共聚物），通过其强大的剪切力和冲刷作用，将螺杆和料筒表面的残留物机械剥离。部分高端清洗料还会添加矿物填料增强研磨效果。
二、效率对比：从深黑到纯白的实战测试
我们在一台200吨注塑机上进行了标准化的换色清洗测试：从含35%炭黑的深黑色PA6换色至本色PA6，目标为目视无明显黑点、色差ΔE＜1.0。
| 对比维度 | Coratex螺杆清洗液 | 市售高端清洗料 |
|---|---|---|
| 清洗用量 | 2.5kg（料筒容积的1.5倍） | 8kg（料筒容积的5倍） |
| 清洗周期 | 15分钟（5次射出循环） | 35分钟（12次射出循环） |
| 达到合格所需新料用量 | 3kg | 6kg |
| 总停机时间 | 25分钟 | 55分钟 |
| 总废料量 | 5.5kg | 14kg |

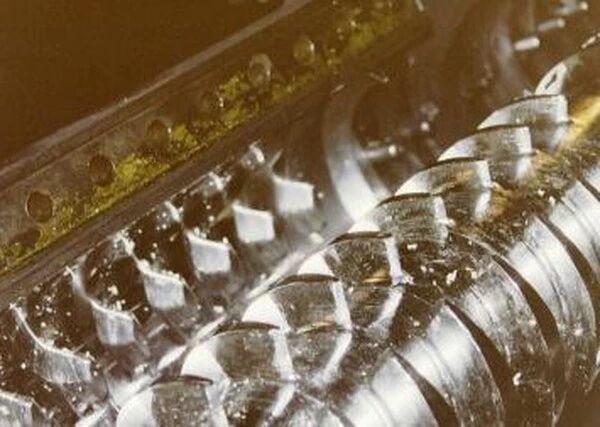

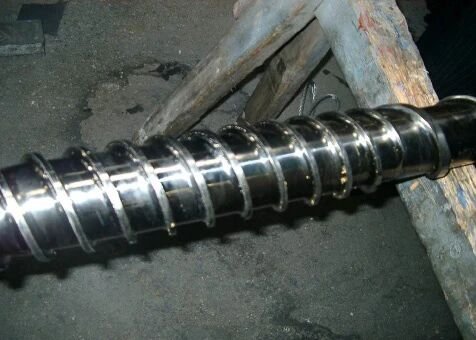

| 清洗后螺杆检查 | 表面光滑，无残留积碳 | 螺杆根部有少量黑斑残留 |
三、成本结构深度分析
表面上看，清洗液的单价（约80~120元/kg）远高于清洗料（约15~25元/kg），但综合成本计算往往呈现不同的结论。以上述测试为例（按单价清洗液100元/kg、清洗料20元/kg计算）：
- Coratex方案直接成本：2.5kg×100元 + 5.5kg废料×25元（按新料成本计）= 250 + 137.5 = 387.5元
- 清洗料方案直接成本：8kg×20元 + 14kg废料×25元 = 160 + 350 = 510元
如果计入停机损失（按注塑机时租成本200元/小时估算）：
- Coratex方案：387.5 + (25/60)×200 = 470.8元
- 清洗料方案：510 + (55/60)×200 = 693.3元
在此场景下，Coratex方案的综合成本比清洗料低约32%。当然，如果是浅色换浅色等简单换色场景，两者的差距会缩小。
四、操作便利性与人员技能要求
从操作层面看，两种方案存在显著差异：
- Coratex清洗液：无需调整注塑参数，按正常工艺温度直接加入料斗即可，对操作人员技能要求低。清洗完成后直接转入新料，过渡平稳
- 清洗料：通常需要调整注射速度和背压以最大化剪切清洗效果，对工艺员的调机经验有一定要求。部分清洗料在切换回新料时，需要较长的过渡周期才能稳定颜色
五、设备保护与长期使用影响
这是许多企业在选择清洗方案时容易忽视的维度：
- Coratex清洗液：pH值中性，不含腐蚀性成分，对螺杆、料筒和模具均无损伤。其化学清洗机制避免了硬性摩擦，特别适用于精密螺杆和镀层料筒
- 含研磨成分的清洗料：长期使用可能对螺杆表面和料筒内壁造成轻微磨损，尤其是在高背压条件下。对于使用3年以上的老旧设备，磨损累积效应不容忽视
六、特殊场景的选型建议
不同换色场景下，两种方案各有最佳适用范围：
- 深色换浅色（黑→白、红→白等）：强烈推荐Coratex等高效清洗液，可大幅减少色差过渡时间和废料
- 频繁换色（每天3次以上）：清洗液综合效率更高，节省的停机时间累积效应显著
- 透明料换色（PC、PMMA、透明PP）：必须使用清洗液，物理清洗料中的微量残留或研磨颗粒可能导致透明件瑕疵
- 大面积简单换色（同色系切换）：清洗料性价比尚可接受，可作为低成本备选
- 热敏性材料（PVC、POM降解风险高）：优先选用低温型清洗液，避免清洗料长时间高温停留导致降解
七、最佳实践：Coratex高效清洗流程
基于我们为数百家注塑企业提供的技术服务经验，推荐以下标准化清洗流程：
- 排空料斗中的旧料，尽可能将料筒内残留射出
- 加入Coratex清洗液（推荐用量为料筒容积的1.0~1.5倍）
- 按正常工艺温度进行5~8次射出循环，观察射出料颜色变化
- 当射出料颜色明显变浅且均匀后，转入新料
- 新料前3~5模作为过渡件单独收集，待颜色稳定后转入正常生产
对于严重积碳的螺杆（如使用2年以上未彻底清洗），建议先进行一次Coratex深度清洗（提高清洗温度10~15℃，延长浸泡时间至20分钟），可将积碳清除率提升至95%以上。
