阻燃TPU包PC：割草机电池包上的软胶，怎么选

割草机电池包要过 UL94 V-0，外壳是 PC，还要包一层软胶——防滑、耐摔、能粘牢。阻燃 TPU 怎么选？从需求拆解、牌号数据到真实案例，一文讲透选材要点。

老李发来一张照片，是注塑车间的操作台。上面躺着一个 PC 外壳，边角崩了两道白印。

"这个电池包外壳，客户嫌手感硬，摔地上就裂，要求外面包一层软胶。"老李在电话里说，"防滑、耐摔，还要过 UL94 V-0。外壳是 PC 的，软胶要能粘上去。"

他补了一句："你们做工程塑料的，这种材料有吗？"

有。但答案不是一句话能讲完的。

◆ 一、电池包，为什么要包一层软胶

先看需求从哪来。

割草机、吹叶机、链锯——这些园林设备的电池包，工作环境比手机惨得多。草地上有水汽，工具箱里磕磕碰碰，操作时满手是汗，机器一甩一颠，电池包跟着受罪。

过去十年，园林设备行业经历了一次大换血：燃油机被锂电替代，欧洲市场推得最狠，环保法规一条接一条，电池包成了整机的核心部件。一台割草机，电池包就是它的"油箱"加"心脏"，用户每天装卸，手感好不好，直接影响对整机的评价。

硬壳 PC 扛得住结构强度，但扛不住三件事：

第一，手感。 光滑的硬壳，沾了汗就滑，单手换电池包的时候容易脱手。园艺工人满手泥和汗，一个打滑，电池包摔在水泥地上。

第二，跌落。 电池包从设备上滑落，硬碰硬，PC 外壳裂了，电芯跟着遭殃。锂电芯最怕撞击，外壳裂了是小事，内部结构受损才是大麻烦。

第三，密封。 硬壳拼接处需要缓冲层来贴合，纯硬对硬，缝隙难控制。水汽、草屑顺着缝隙往里钻，时间一长，接插件腐蚀，电池包早衰。

包一层软胶，三个问题一起解决。手感有了，跌落有缓冲，密封缝隙也能被软胶吃掉。

这个需求，在电动园林设备、电动工具行业里，几乎是标配。谁家的电池包握持舒服、摔不坏、密封好，谁就有口碑。

◆ 二、难的不是"软"，是"又软又粘又阻燃"

做工程塑料的人都知道一句话：在材料的世界里，没有万能，只有匹配。

软胶材料一大堆：TPE、TPV、TPU、硅胶，各有各的脾气。挑材料之前，先把需求拆开看——这个应用要的是：软（Shore A 级别）、能包胶 PC、阻燃 UL94 V-0、耐候耐老化。四个条件一起上，候选名单瞬间缩短。

TPE 便宜，回弹性好，加工窗口宽。但要做 UL94 V-0 阻燃等级，得大量卤系或磷系阻燃剂填充，力学性能掉得厉害，和 PC 的粘接力也一般。做做脚垫、手柄没问题，上电池包这种要过认证的场合，力不从心。

TPV 是 PP/EPDM 共混，耐老化好，但极性低，和 PC 的化学亲和力弱，包胶要靠机械锁扣，设计受限。

硅胶 耐温好、手感好，但那是热固性，成型慢、效率低，和 PC 的化学粘接尤其麻烦，一般得靠结构卡扣，很难做到真正贴合。

TPU 呢？聚氨酯分子链上的氨基甲酸酯基团带强极性，能和 PC 碳酸酯基团形成氢键相互作用，这是它敢跟 PC "贴脸"的分子基础；再加上二次注塑时的界面微扩散和模具的机械嵌合，粘接才稳。再加上 TPU 耐磨、耐油、回弹好，抗撕裂，正是电池包包胶想要的那套组合。

但阻燃一加上来，事情就变了。

阻燃剂是粘接的"隐形杀手"。 磷系、溴系阻燃剂加进去，V-0 过了，可阻燃剂析出、迁移，会在 TPU 和 PC 的界面形成弱边界层，粘接强度悄悄往下掉。一边要粘，一边要阻燃，配方的平衡就是功夫。阻燃体系加得多了，材料变脆，伸长率掉下来，跌落缓冲就废了；加得少了，V-0 过不了，黄卡拿不到。

这也是为什么，市面上一搜"阻燃 TPU"，牌号不少，但真能稳定包胶 PC、过 V-0、还有 UL 黄卡背书的，并不多。多数牌号是"阻燃"或"包胶"单点突出，两样都硬的，少。

◆ 三、这个牌号，数据说话

RTP 1299 X 65080 D，美国 RTP 公司的定制牌号，基材就是热塑性聚氨酯弹性体（TPU），配方里专门平衡了阻燃与包胶性能。

看关键数据：

UL94 V-0 @ 1.5mm。 1.5 毫米薄壁就过 V-0，这是硬指标。电池包结构件往往做不厚，薄壁能过才是真本事。V-0 是 UL94 里最严的等级之一：垂直燃烧测试，每条试样两次点燃各 10 秒，移开火源后 10 秒内自熄，60 秒内所有试样总自熄时间不超过 50 秒，无滴落引燃棉花。1.5mm 这个厚度能过，说明阻燃体系是实打实吃到位的。

Shore A 75。 硬度不高不低。太软（比如 50A 以下），包覆层耐磨性、抗撕裂性不足，长期使用易破损；太硬（比如 95A 以上），弹性模量过高，缓冲性能和手感都打折扣。75A 在耐磨和舒适之间找到了平衡点。

断裂伸长率 >700%。 这个数字是关键。跌落的时候，软胶层要被拉伸、变形来吸收能量，伸长率不够，直接撕裂。700% 意味着它能承受大变形而不破裂，冲击能量被有效吸收，跌落后的形状恢复有保障。很多阻燃弹性体为了过 V-0，伸长率会掉到 300% 以下，这个牌号能守住 700% 以上，配方功夫见真章。

撕裂强度 46.4 N/mm。 边角、开口这些应力集中的地方，最怕撕裂。电池包天天插拔，卡扣位置反复受力，撕裂强度不够，包胶层先从棱角撕开。46.4 N/mm 这个数值，在包覆层上属于够用偏上的水平。

比重 1.58。 这个数字偏大，普通 TPU 一般 1.1-1.2。原因很简单——阻燃体系密度高。这是 V-0 的代价，算重量、算成本的时候要心里有数。同样体积的包胶层，比重 1.58 比常规 TPU（约 1.2）重约三成，BOM 成本要提前预估。

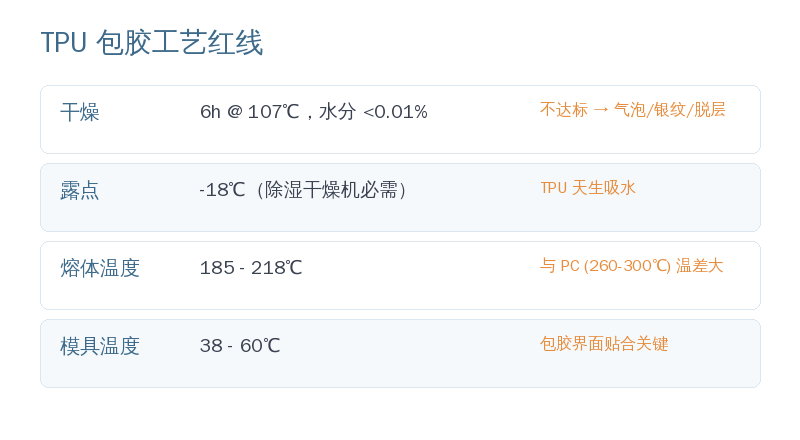

加工参数也值得记住：熔体温度 185-218℃，模具温度 38-60℃，干燥 6 小时 @107℃，水分必须控制在 0.01% 以下，而且要用除湿干燥机，露点 -18℃。

TPU 天生吸水，水分超标，注塑出来就是气泡、银纹，TPU/PC 界面还会生成气孔，粘接强度大幅下降。这一条，比任何配方都重要。生产线上最常见的事故，就是干燥机温度没到位、烘干时间不够，结果整批包胶件脱层报废。

◆ 四、真实案例：一家做割草设备的欧洲客户

这个牌号不是纸面数据，是实战过的。

几年前，一家欧洲园林设备厂商做新一代电池包，外壳 PC，要求包覆一层软胶，标准苛刻：

他们试过几家的材料，要么 V-0 过了但包胶粘不住，要么粘住了但阻燃差一截。方案换了一轮又一轮，卡在"粘接"和"阻燃"这对矛盾上。

后来用 RTP 1299 X 65080 D，包胶成型，PC 硬壳在外，TPU 软胶贴合，一次注塑成型，粘接牢靠，V-0 认证齐全。 电池包拿在手里，软胶层微微回弹，防滑、抗跌，成本也可控。

这个方案后来用在了他们的多款割草设备上。客户反馈：跌落测试通过，高温高湿环境用了几个季度，包胶层没有脱开、没有开裂。因为电池包外露，还要面对紫外线，这个牌号的耐候表现也过了他们的内部标准。

◆ 五、选材要诀：三个关键点

如果手头也有类似项目，几个要点可以参考。

一看阻燃认证。 电池包出海，UL 黄卡几乎是通行证。光说"能过 V-0"不算数，要能拿出黄卡、拿出认证编号，客户和第三方审核才认。RTP 1299 系列在 UL 认可列表里，型号、厚度、等级一查便知。采购前先让供应商把黄卡截图发过来，对照你的壁厚要求逐项核对，比听销售讲十句都管用。

二看包胶工艺匹配。 PC 的熔体温度 280-320℃，TPU 的熔体温度 185-218℃。两者温差大，二次注塑包胶时，模具温度、浇口位置、排气设计都要重新调。软胶包硬壳，最常见的问题是：TPU 熔体还没完全贴合 PC 表面就开始冷却，界面结合不牢。料选得对，工艺跟不上，一样失败。 建议试模阶段就把干燥参数、模温、保压曲线全部记录归档，量产照抄。

三看干燥纪律。 前面说了，TPU 水分必须 <0.01%。生产线上如果干燥不到位，前面省的时间，后面全是报废品。这个不是技术问题，是管理问题——干燥机每天开班前点检，温湿度记录上墙，比什么配方都实在。

◆ 六、结尾

软胶包硬壳，听上去简单，做起来全是细节。

粘接、阻燃、工艺，三个条件叠在一起，能同时满足的材料不多。RTP 1299 X 65080 D 是其中一个，而且是在割草机电池包上跑过真实项目的。

你的产品，有没有类似的需求——外壳是 PC，想包一层软胶，还要过 UL94 V-0？你现在的材料，卡在哪一步？是粘不住，还是阻燃过不了，还是工艺不稳定？

免责声明：本文所述性能数据为实验室测试典型值，实际使用效果受注塑工艺、模具设计和加工条件等因素影响，详细参数请咨询材料供应商获取TDS与选材建议。
